铝模施工,预埋工程如何精确定位?

阅读量：3757682 2019-10-24

本文是基于碧桂园SSGF工业化建造体系的实践，从以下方面总结铝合金模板工艺下，机电安装工程预留预埋精准定位做法，值得大家参考应用：
一、剪力墙内线盒定位、安装二、预埋楼板灯线盒定位、安装
三、穿梁线管及预制墙体内线管、线盒定位、安装
四、配电箱、多媒体箱定位、安装
五、金属门窗、栏杆防雷预埋定位、安装
六、卫生间排水立管定位、安装
七、空调套管、新风套管、卫生间排气套管定位、安装
八、室内天花给水管定位、安装
一

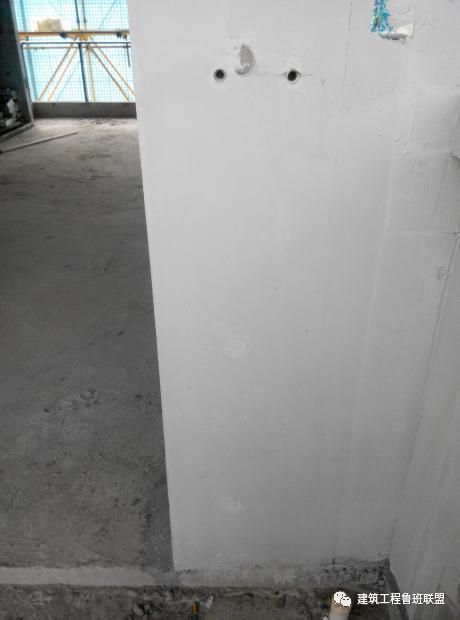

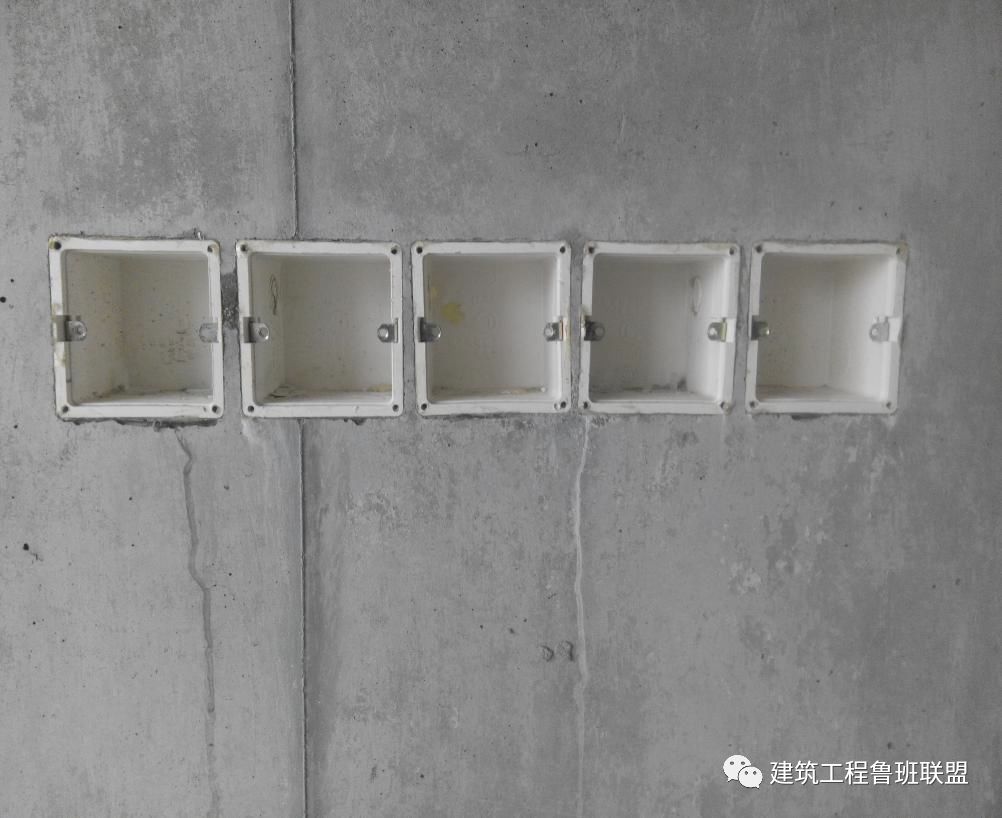

剪力墙内线盒定位、安装
自扣式穿筋盒工艺步骤：
1、材料加工区组装好线盒及管件。
2、线盒定位。
3、采用自扣式穿筋线盒，采用φ8mm钢筋上下穿过线盒，再将钢筋点焊在剪力墙或柱子主筋上。
4、另用两根φ8mm钢筋，长度小于墙体厚度2mm，垂直于模板焊接在主筋上，用于保证混凝土浇筑后线盒成型效果，与墙面平行。
预留线盒内管孔用锁母保护。

利用土建专业水平和竖向放线标高，用水平定位仪和卷尺等工具，定位线盒水平及竖向标高，参照水电深化施工图进行线盒尺寸定位。焊接水平及垂直定位钢筋。

盒内锁母保护及盒内填塞。

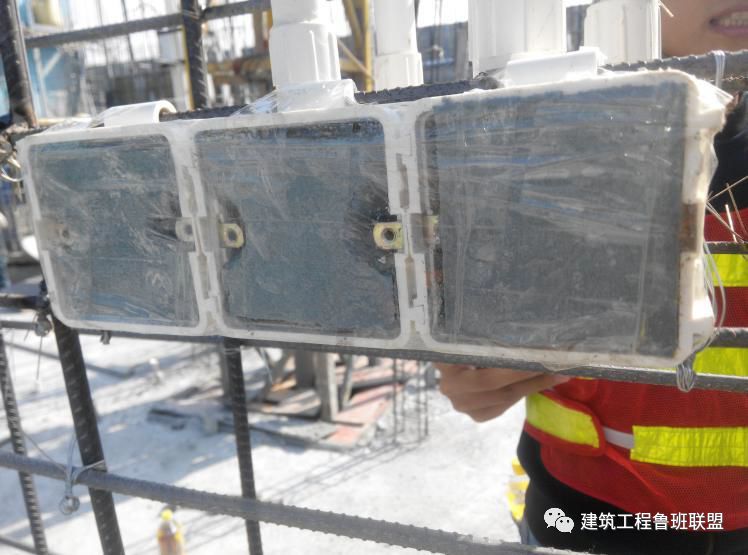

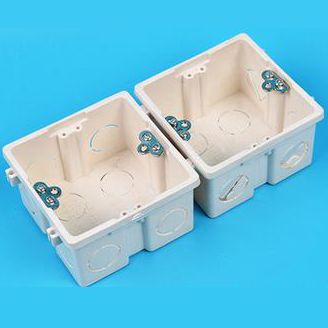

自扣式线盒组合成三联底盒。
优先选用固定盒、自扣式穿筋盒。

专用固定线盒

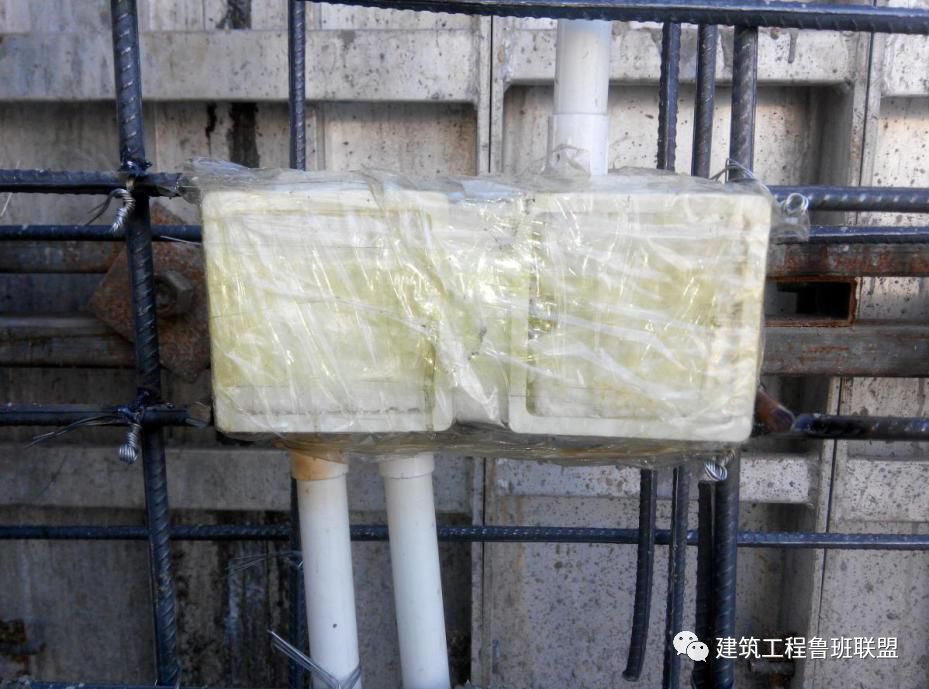

自扣式穿筋盒

普通穿筋盒
专用固定盒工艺步骤：
1、材料加工区组装好线盒及管件。
2、线盒定位。
3、现场用自攻钉将线盒固定到铝合金模板上。
4、连接其他管路。
预留线盒内管孔用锁母保护。

利用土建专业水平和竖向放线标高，用水平定位仪和卷尺等工具，定位线盒水平及竖向标高，参照水电深化施工图进行线盒尺寸定位。
二

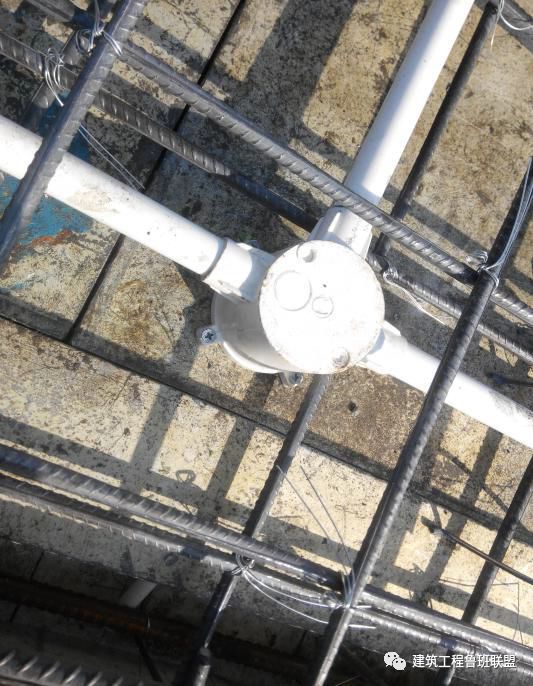

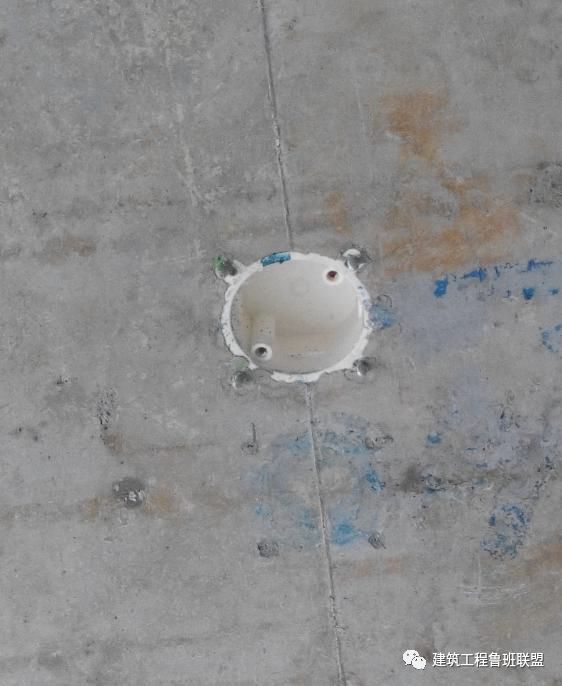

预埋楼板灯线盒定位、安装
工艺步骤：
1、采用连体带耳线盒。
2、按照深化施工图，定位、复测。采用四个自攻钉/铆钉，将线盒固定到铝模板上，一次定位，重复使用。

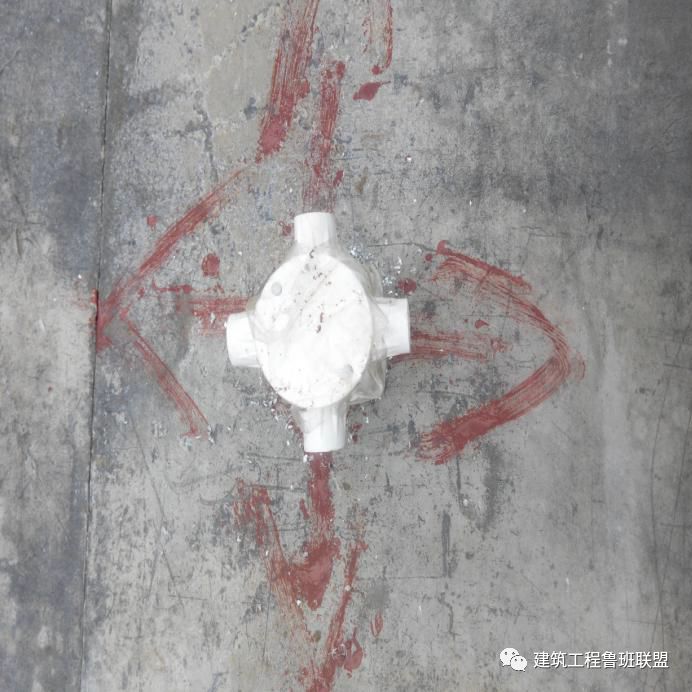

线盒定位，油漆管线走向标识，线盒样式选择。

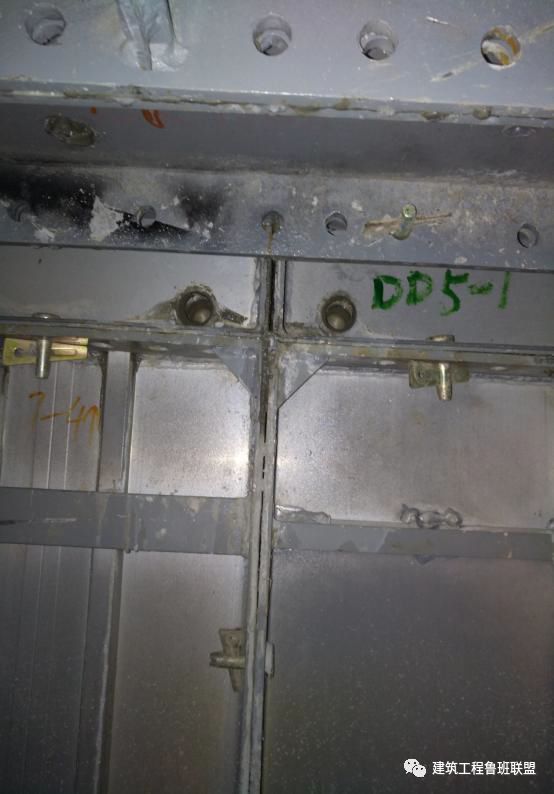

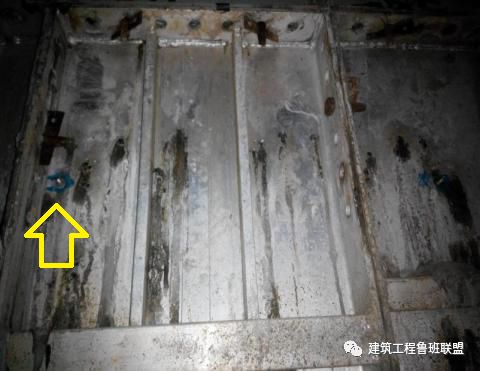

自攻钉/铆钉固定线盒，控制线盒成型效果。

公共区域天花线盒定位在一条直线上。

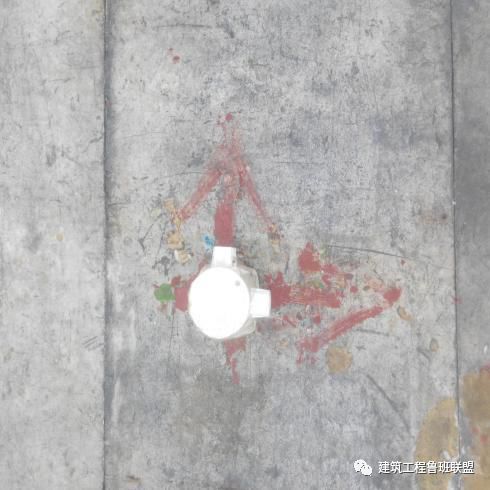

成型效果，平整，无漏浆、堵塞。
三

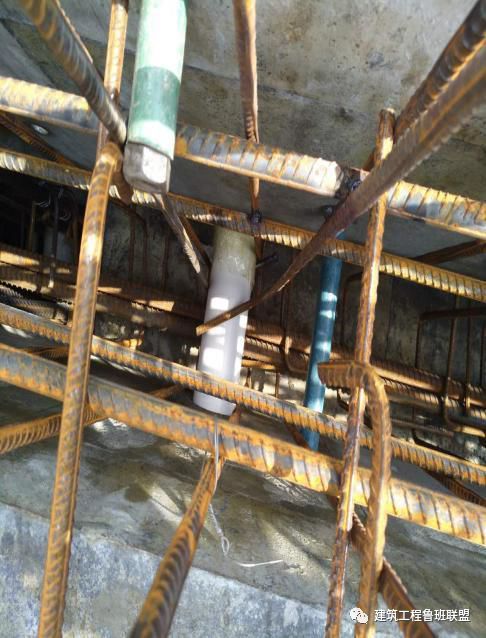

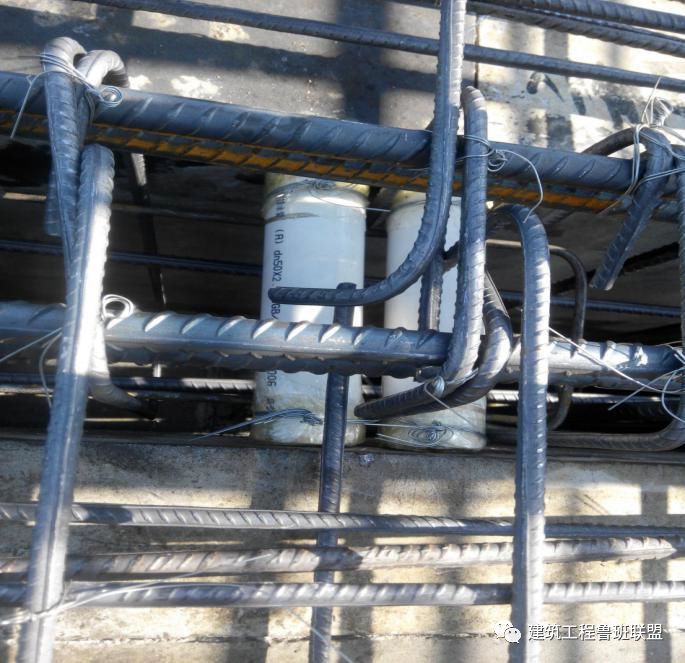

穿梁线管及预制墙体内线管、线盒定位、安装
工艺步骤：
1、按梁下方墙板安装位置及线盒位置定位穿梁线管位置，一次定位，重复使用。
2、预制墙板安装线盒定位。
3、预制墙板上方开口及线盒安装处开口，连接、安装线盒。

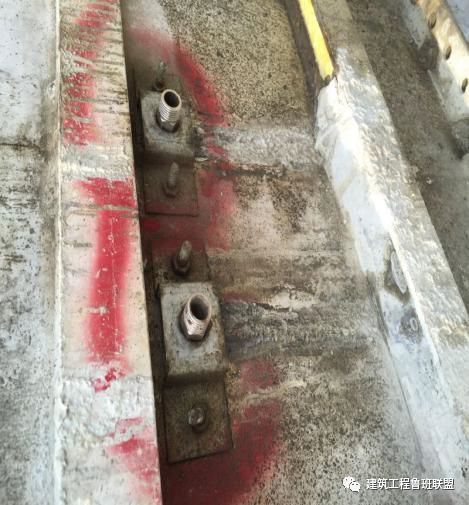

线管定位后，在模板上开孔，重复利用。

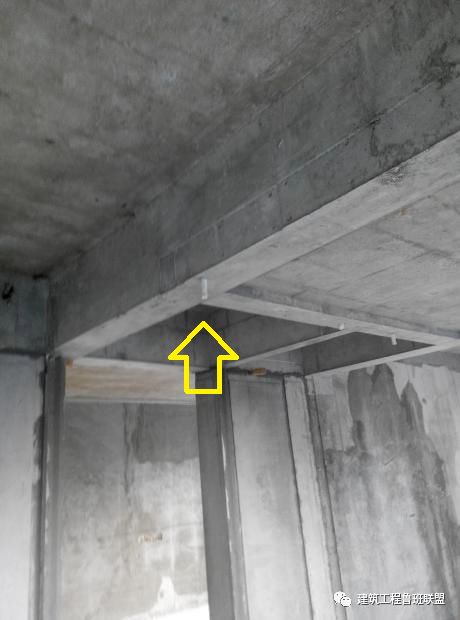

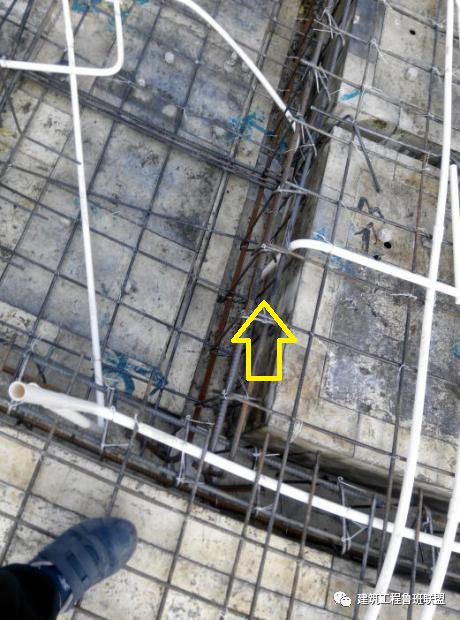

穿梁管成型效果，避免出现偏轴现象。

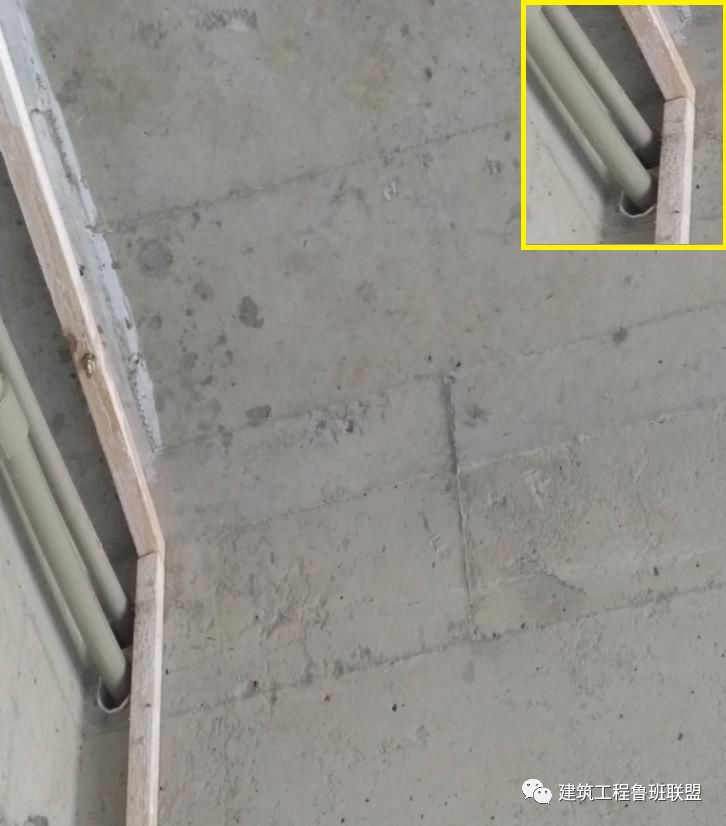

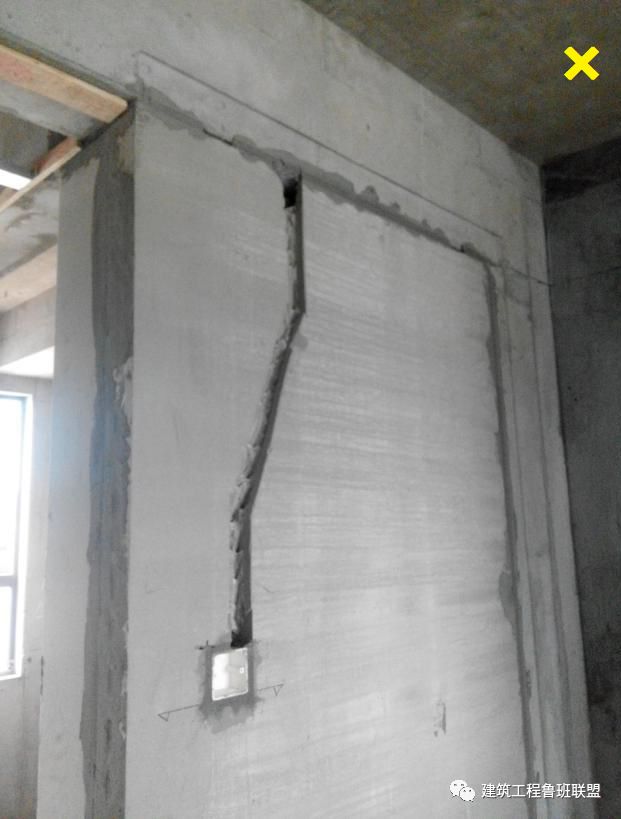

预留线管位置准确，利用墙板内孔洞，上下开孔，连接线管，安装线盒。避免出现开斜槽现象。
四

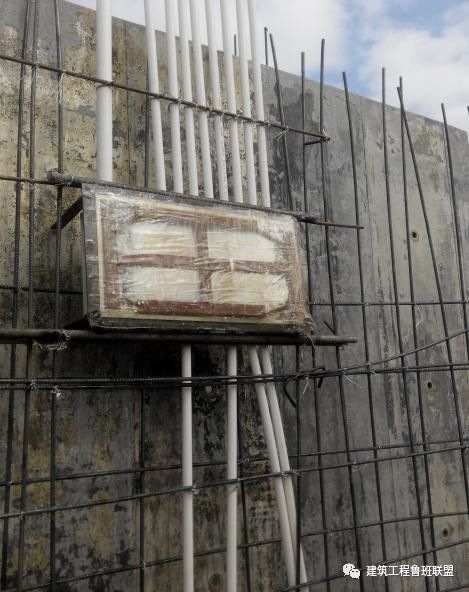

配电箱、多媒体箱定位、安装
工艺步骤：
1、安装前箱体、材料准备。
2、电箱定位。
3、箱体安装固定，一次定位，重复使用。

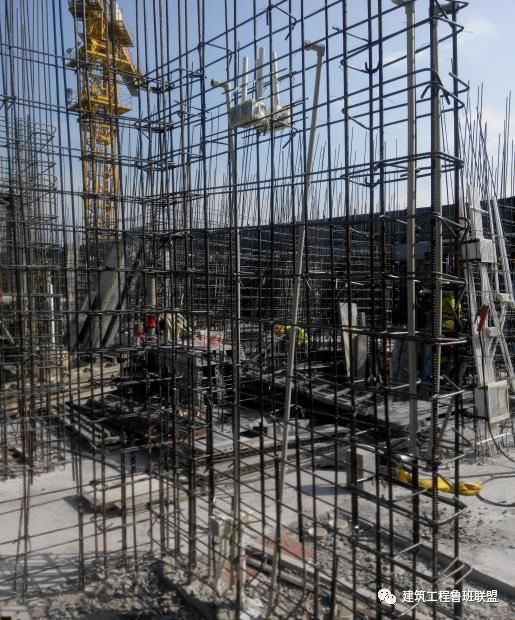

电箱前期定位。材料将工厂内完成配电箱的内外支撑保护。四周用30mm角钢支撑，内部用角钢或者木模板支撑保护。

安装模板时，用螺丝将角钢固定在模板上，保证箱体表面与墙面平行。开孔可重复利用。

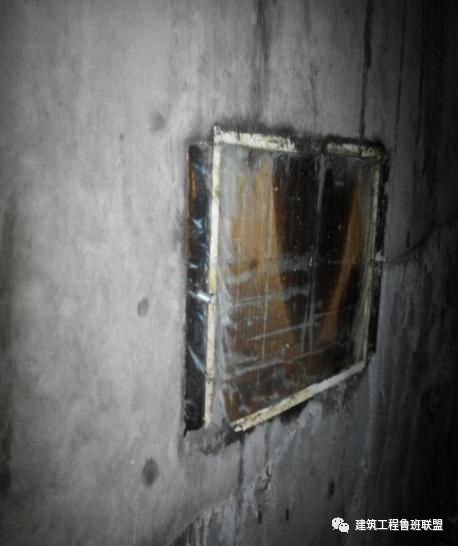

成型效果水平、不偏位。
五

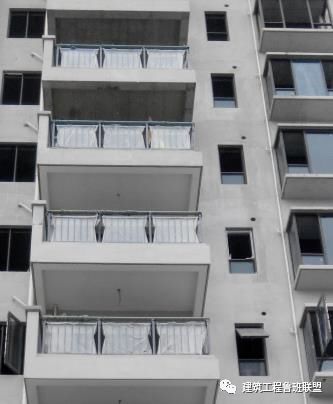

金属门窗、栏杆防雷预埋定位、安装
工艺步骤：
1、在窗口下方（或侧面）距离转角150mm左右位置，预埋泡沫、阳台金属栏杆基础预留25x4mm镀锌扁钢。
2、金属窗用平螺丝将软铜带与预留镀锌扁钢与窗连接，阳台金属栏杆焊接到预留镀锌扁钢，刷防腐漆。
3、预留泡沫处二次收口。

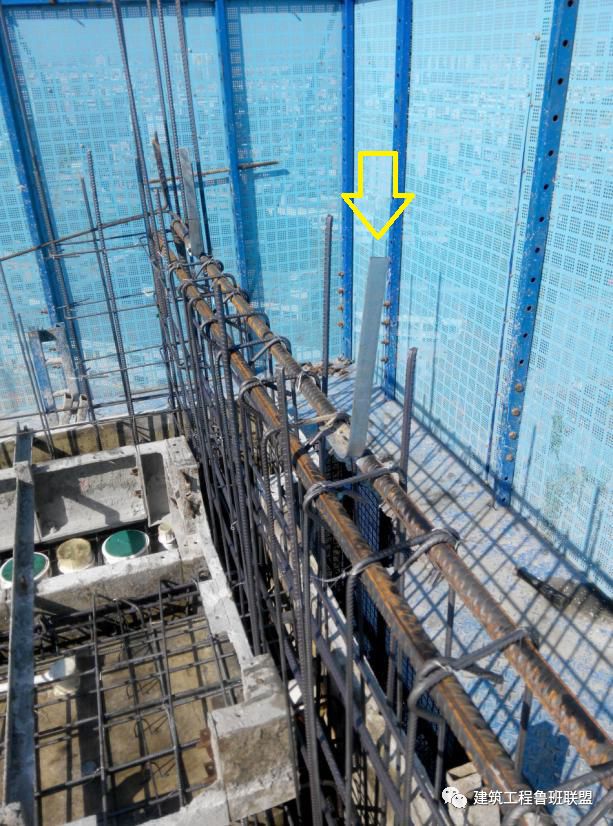

金属窗预留防雷焊接扁钢

金属栏杆留防雷焊接扁钢

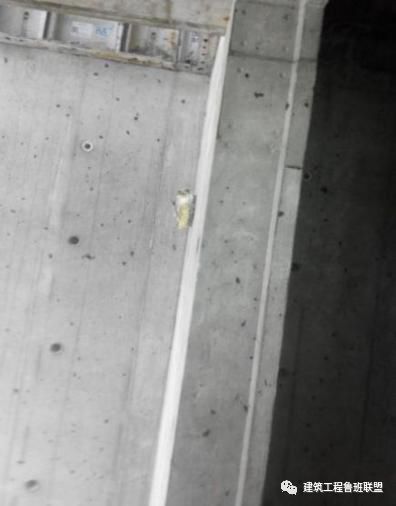

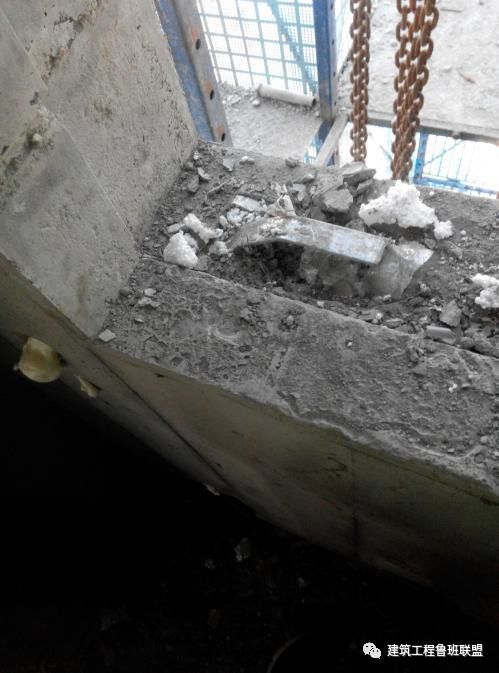

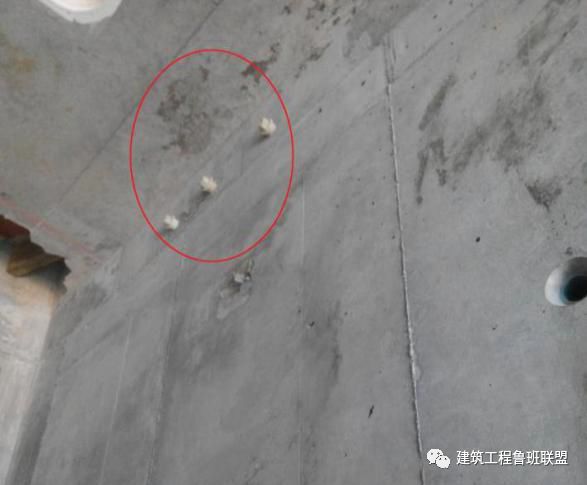

金属窗窗口预留扁钢成型效果

金属窗窗口预留扁钢与窗联结

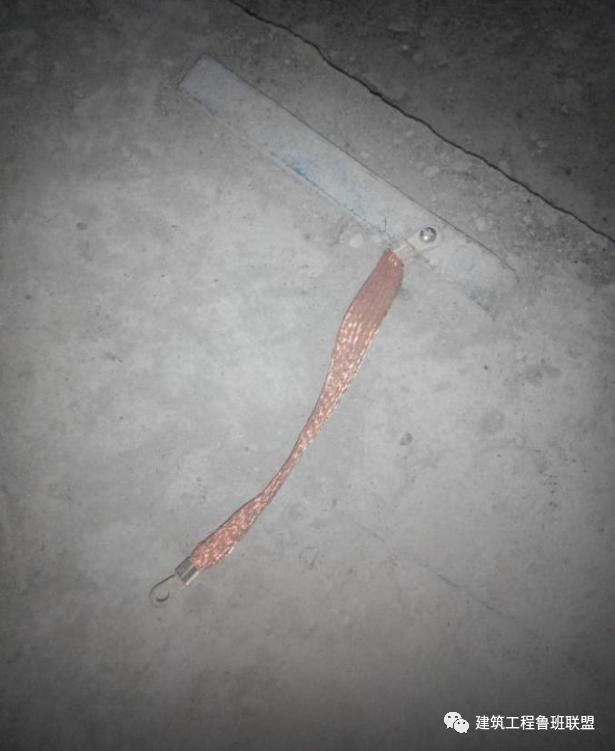

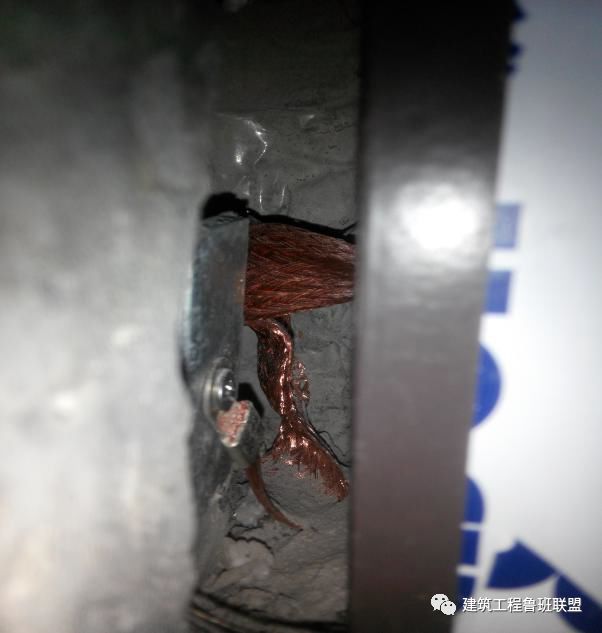

扁铜带与扁钢联结
六

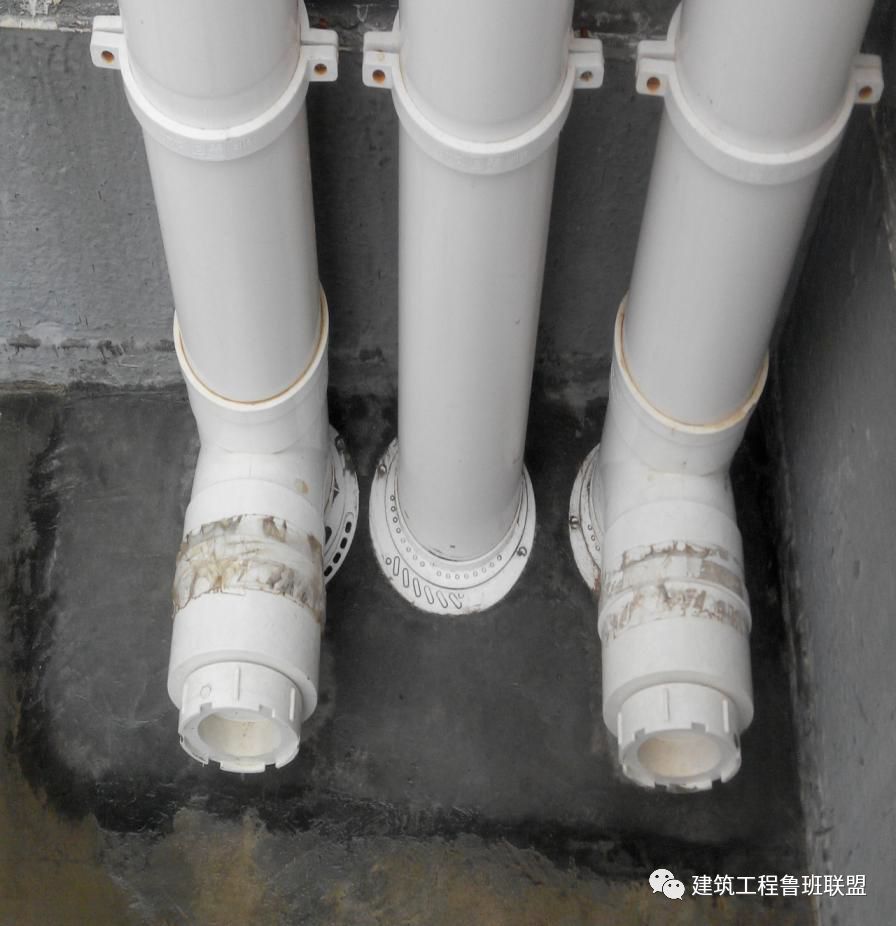

卫生间排水立管定位、安装
工艺步骤：
1、止水节定位：按深化图纸及墙体定位线，定位预埋止水节位置，保证立管安装时与墙留有足够的安装维护空间；排水立管与通气管水平间距满足成品管件安装距离。
2、止水节固定与保护：用自攻钉将止水节固定到铝合金模板上。预埋型止水节应平于楼板表面，并专用保护盖板，防止混凝土渗漏进止水节内。
3、同层排水积水处理器安装：安装排水立管时，在相应立管根部安装积水处理器、偏心调节器等管件。

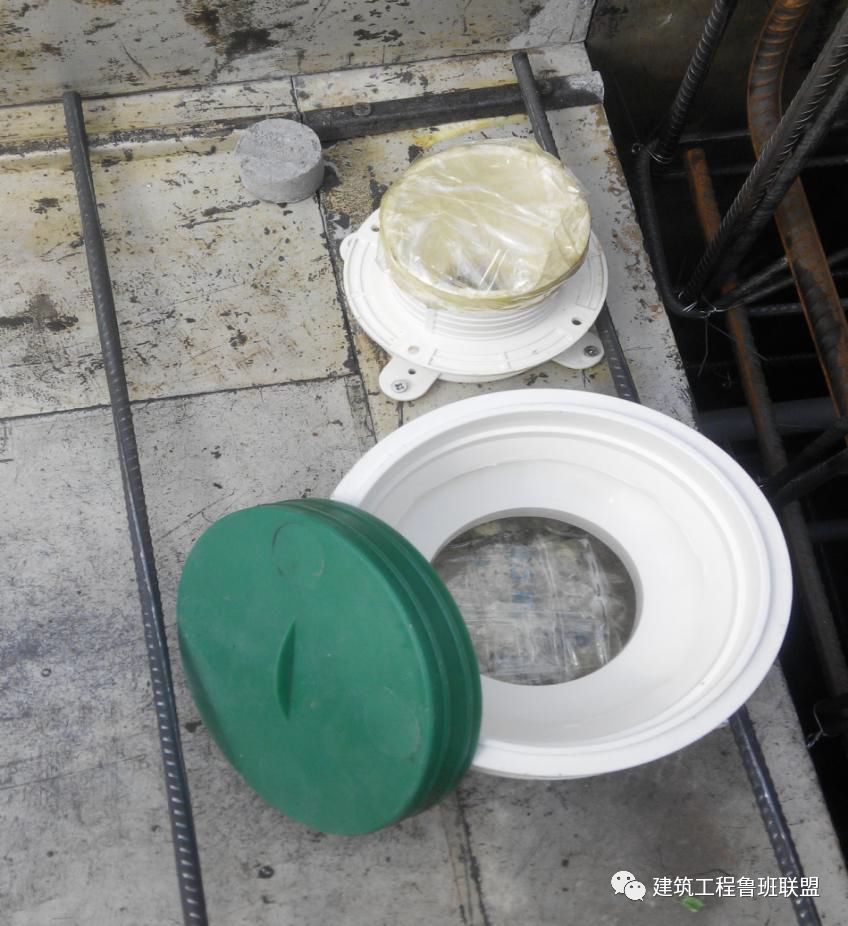

专用保护盖板，防止混凝土渗漏进止水节内。

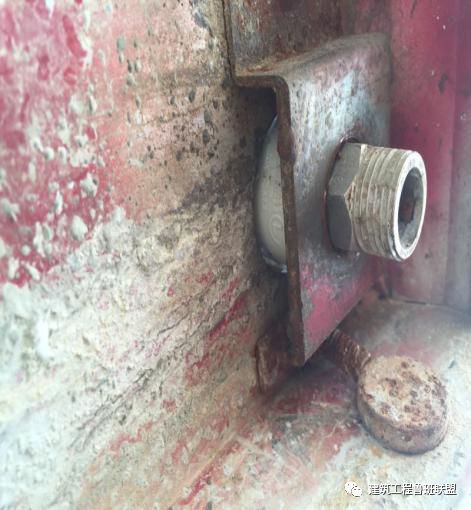

自攻钉固定止水节到模板上。楼板不应高于防水搭边。

止水节

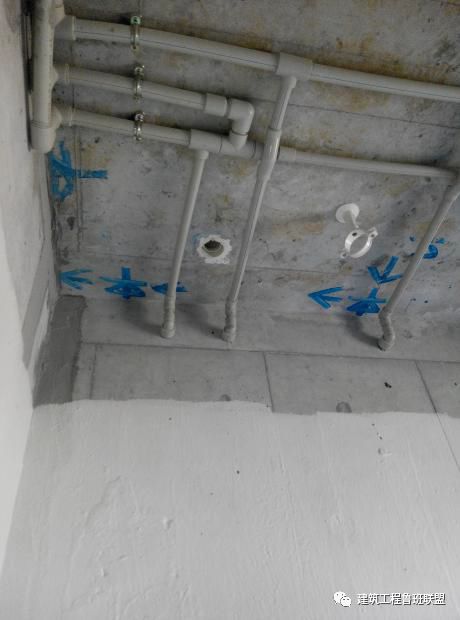

积水器、偏心调节器、立管安装完成
七
空调套管、新风套管、卫生间排气套管定位、安装
工艺步骤：
1、预留套管精确定位：按深化图纸及墙体定位线，定位套管水平位置及竖向标高。
2、套管绑扎或焊接固定到主筋上，坡度不小于5%，内高外低。
3、新风口套管、卫生间排气扇套管等定位影响外立面观感的套管，在首个标准层定位后，采用长度大于墙体厚度+铝模板厚度的套管，将铝模板开孔后固定，保证外立面观感效果。
