一周汇总 | 涂料技术群精华(10.21-10.24)-

您的位置：网站首页 行业动态 一周汇总 | 涂料技术群精华(10.21-10.24)

一周汇总 | 涂料技术群精华(10.21-10.24)

阅读量：3795522 2019-10-26

后台回复：全部资料，即可领取海量行业资料哟~

本公众号周一到周五每晚8点准时更新。
以下内容均来自涂料技术群内的成员讨论，分享只为帮助更多有需要的人。如有异议，欢迎在评论区留下您的看法哦~
周一 | 群精华总结（7期）
1.如何解决水性丙烯酸树脂做成水漆，表面有油花问题？
2.在水性体系中，有没有效果极好的消泡剂，用于滚涂和刷涂。
3.如何解决皮革表面冬天手一捏就留了个水汽的印子问题？
向上滑动阅览内容
1.如何解决水性丙烯酸树脂做成水漆，表面有油花问题？

提问总结

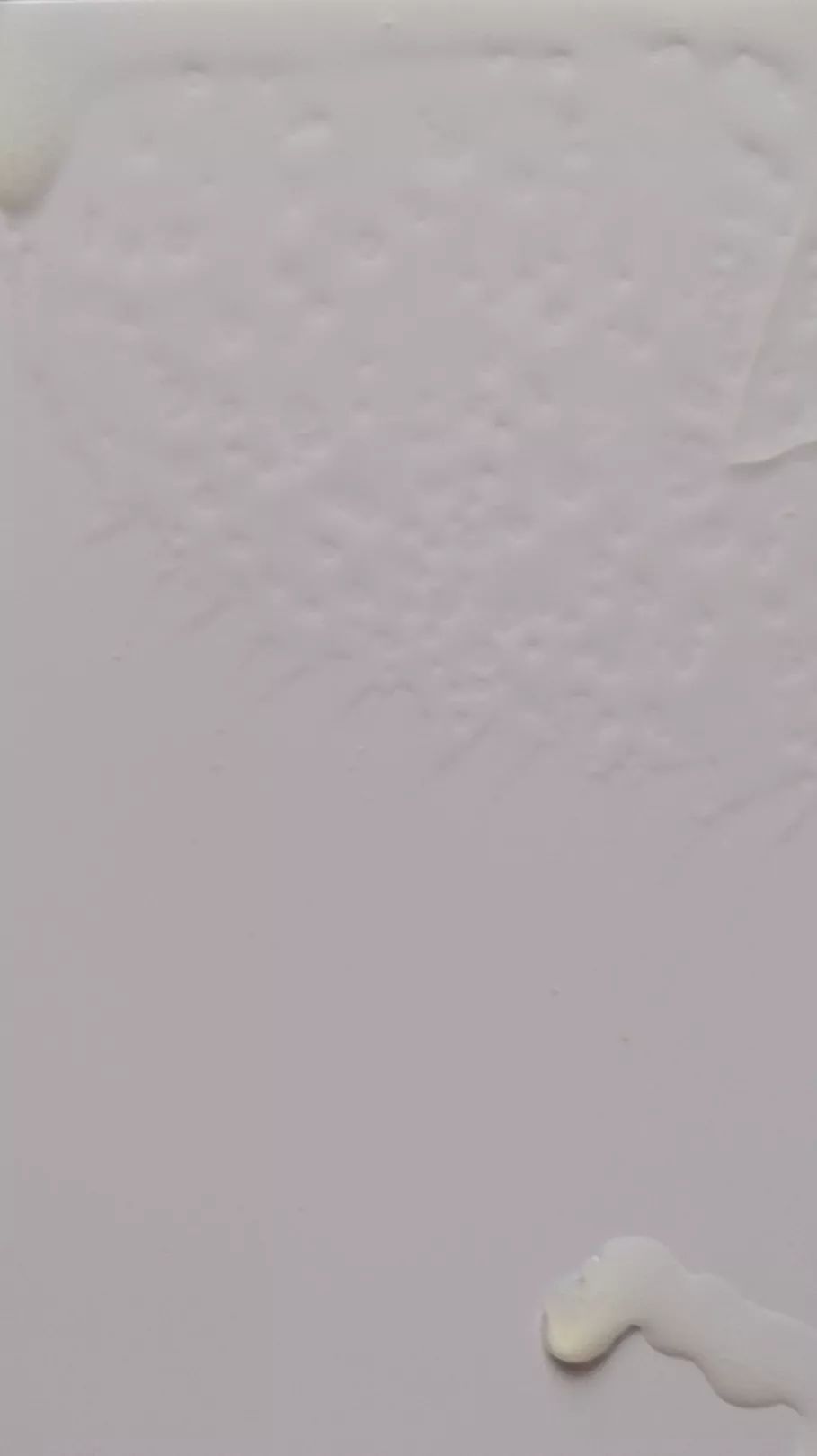

我的水性丙烯酸树脂，应该是分散体，做成水漆，表面有许多油花，怎么解决？我没有加成膜，消泡剂没有加。光树脂加了变稀了就没有了，做成色浆又有了。
回答总结
Z：很多树脂，特别是乳液，在单独刮板时都对基材的润湿性比较差，乳液不足以在表面均匀铺展开，并不是指乳液有缩孔。分散体更容易出现这样问题，建议提升粘度，一般分散体增稠比较难，才用聚氨酯类增稠剂效果会好点，添加部分润湿剂，减少水的添加量，改用二乙二醇丁谜或DPNB之类的既亲水又亲油的成膜助剂应该可以解决问题。你找的分散体估计是含羟基的，要么加异氰酸酯做成双组分，要么加氨基树脂做成烤漆。单组分的水性丙烯酸分散体很少见。要做单组分自干类型的话，群里应该有很多人能帮你。
X：可以加点常温单组份固化剂，常温2天固化，有条件60-80度烤的20分钟固化。
2.在水性体系中，有没有效果极好的消泡剂，用于滚涂和刷涂。
提问总结
在水性体系中，有没有效果极好的消泡剂，滚涂和刷涂。我要效果极好的，要一点泡都没有的那种，不是喷涂，滚涂和刷涂。
回答总结
Q：消泡效果好的是有，但是相容性会差，可以试一下道康宁8590或斯洛柯的产品，不同的体系要选择不同的消泡剂。
W：所先润湿剂流平剂选择不要稳泡的，用消泡持久好的聚醚改性类搭配万分之一的有机硅消泡剂，润湿剂建议使用本身带有消泡性的聚氧乙烯醚类，避免了有机硅、氟、阴离子之类润湿剂带来的稳泡，水性体系一两个消泡剂是搞不定的。
3.如何解决皮革表面冬天手一捏就留了个水汽的印子问题？
提问总结
我问个问题，皮革表面冬天手一捏就留了个水汽的印子，这个怎么破？
回答总结
A：目前合成革以油性树脂为主，加工合成革的时候，DMF的残余和dmf的含水高，树脂的膜没有完全干透，成品合成革放置一段时间，吸收空气中的潮气，现在很多工厂都是用甲醚化密胺架桥促进剂，造成成品3-6个月后合成革脱胶脱皮，牢度不好，不耐溶剂泡，不耐溶剂擦洗。手汗手印，估计与合成革胶体残余DMF有关，与甲醚化架桥，促进剂有关，去年嘉兴台华，有次品单出现就是因为促进剂的吸水率，含水率过高造成的，做好的面料成品，2万水压，三个月后变3000水压。小助剂大问题，因小失大造成的损失太大了，工厂利润微薄啊，做实业的同行不容易，敬请注意啊，这是我们十几年得出来的经验。有这种材料，可以减少手汗，降低树脂固化后，成品被环境空气温度的影响，高鼎化学的树脂，它的品控要求非常高，与助剂搭配也非常匹配，溶剂性pu找合成pu厂咨询，溶剂型pu配套的高品质架桥促进剂，耐黄变固化剂，无甲醛固化剂。
S：手印一般都是雾气，添加助剂把雾气转变成水气就应该可以解决，很久之前接触过，谢谢各位指导！
周二 | 群精华总结（8期）
1.如何解决二液型pu料內固化剂在基才上的渗透问题？
2.水性ABS塑料罩光漆用哪一种材料好？可以达到油性UV或者PU的效果。
3.想磨黑色浆做工业防腐漆用，用液体石油树脂磨可行吗？
向上滑动阅览内容
1.如何解决二液型pu料內固化剂在基才上的渗透问题？
提问总结
如何解决固化剂渗透问题？就是把pu膜用二液型底胶粘在基材上，固化剂会微量渗透或膜到表面。有没有什么助剂能够阻挡？我们的膜是pu膜，刮涂在离型纸上烘干的，给我们带来的困扰就是离型纸撕不掉，我们产品是膜粘好后放烤房70°左右烘烤12小时，此时固化剂透上来，就把离型纸粘住了，助剥剂不能用，本身膜做好不粘在基材上时剥离性已经太好，再用助剥剂那就更不好了。就是一个矛盾，没粘之前剥离性不能太好，粘住之后撕离型纸时剥离性要好，太纠结了。
回答总结
Z：建议中间用水性的，可以消耗nco 的，所以中间层加一个水性的，用旭川树脂试试，可以解决你这个问题。
X：如果使用催化剂可以用我们的环保无锡的催化剂，非铋类的。
2.水性ABS塑料罩光漆用哪一种材料好？可以达到油性UV或者PU的效果。
提问总结
现在做水性ABS塑料罩光漆用哪一种材料好？可以达到油性UV或者PU的效果。
回答总结
Q：双组分的分散体里可以拼点单组分的聚氨酯。
W：硬度2H，光泽95，耐水泡7天，在塑料、塑胶和碳纤维上附着力杠杠滴！可以做木器罩光，木器透明底，3-4小时可以打磨，水溶性弱酸性阳离子体系，水性双组分，固化剂是自己配制不是异氰酸酯。
3.想磨黑色浆做工业防腐漆用，用液体石油树脂磨可行吗？
提问总结
请教各位高工，我想磨一个通用黑色浆做工业防腐漆用，用液体石油树脂磨可行吗？醇酸，热塑丙烯酸，丙改醇树脂通用的。
回答总结
A：要做的通用就做无树脂色浆。
S：用环氧，用胺基都可以的。
D：氨基树脂可以用来研磨色浆。
周三 | 群精华总结（9期）
1.水性涂料提高附着力怎么提高？
2.乙二醇或丙二醇对丙烯酸树脂抗冻有明显改善吗？
3.如何解决水性聚氨酯加黑色浆，涂布在PET膜上，烘干时会出现少许亮点的问题？
向上滑动阅览内容
1.水性涂料提高附着力怎么提高？
提问总结
各位高工请教一下，水性涂料提高附着力怎么提高？
回答总结
Z：附着力关键还是选对树脂和固化剂，其他附着力促进剂都是充当辅助作用的。
X：金属表面一般偏碱性，可以使用含羧酸，磷酸类的，环氧类的附着力促进剂或树脂。磷酸锌只是防锈颜料的一种，提供长期保护的功能，涂装后的闪绣不会有太大帮助。
C：最根本的还是从树脂方面去考量，如果是稍差一点加点促进剂等是可以的。
V：磷酸酯有个弊端，需要加热，碳化二亚胺储存期比较短，可以试试改性的硅烷偶联剂。
B：之前有用过斯洛柯的6654f8，和6655两个有机硅交联剂，对金属，玻璃的附着力提高都挺好的，而且在水性体系中也能稳定。
2.乙二醇或丙二醇对丙烯酸树脂抗冻有明显改善吗？
提问总结
乙二醇或丙二醇对丙烯酸树脂抗冻有明显改善吗？另外，耐水白好的聚氨酯配耐水白的丙烯酸树脂后，成膜不耐水白能有什么办法解决？丙烯酸树脂TG约负5度，加3~4%的乙二醇，在零下十度不脆化吗？
回答总结
Q：有明显改善，抗冻在贮存时有帮助，成膜后应该没什么用了吧，这个没测过。
W：单纯丙烯酸难呢，加点聚氨酯进去，聚醚型的，你找找PUA，估计你两个树脂差异太大了，乙二醇这些估计没啥用的，加多了，耐水也差。
E：我建议你在丙烯酸上找原因，丙烯酸软体或硬体防雾化肯定不一样的。
3.如何解决水性聚氨酯加黑色浆，涂布在PET膜上，烘干时会出现少许亮点的问题？
提问总结
水性聚氨酯加黑色浆，涂布在PET膜上，烘干之后，对着光照，有少许亮点出现，各位大师有没有好的解决办法？没加分散剂，色浆试过很多家，结果都差不多；加消泡剂试过，不加消泡剂等泡完全消掉之后，结果一样。润湿剂也试过很多种，量也加大试过，都不行。我的是水性聚氨酯单组分阴离子体系。
回答总结
A：消泡剂没有选好，消泡体系没有做好，很容易在施工出现的泡，特别微泡。
S：我觉得不是助剂问题，应该是树脂问题，不知道是否单独用树脂刮板测试过？主要是：原本水性聚氨酯是单个颗子的，现在多个颗子抱团了，成膜后就会有这个问题。
D：1:测试pud的粒径，或者用10微米滤网过滤2:加入色浆后测细度或者10微米过滤。3:刮涂后自然干燥，在看透光情况。
周四 | 群精华总结（10期）
1.如何解决PU树脂，用在PVC革上涂布后经210度发泡后压纹有不均匀白点？
2.如何提高pu层与基布的剥离强度，是否可添加一些醇类的添加剂来提高？
3.如何在未打腻子的旧水泥墙面上，涂刷水性单组分丙烯酸的外墙底漆漆膜易脱落问题？
向上滑动阅览内容
1.如何解决PU树脂，用在PVC革上涂布后经210度发泡后压纹有不均匀白点？
提问总结
有做自消光聚氨酯的吗？我目前使用的在PVC革上涂布后经210摄氏度发泡后压纹出现了不均匀光点。各位是否有可耐高温的亚光树脂？
回答总结
Z：这个不是耐高温问题，耐高温不够就全亮了。
X：表面起亮点应该是润湿不够或粘度过大流平不好。
2.如何提高pu层与基布的剥离强度，是否可添加一些醇类的添加剂来提高？
提问总结
请问各位老师如何提高pu层与基布的剥离强度，是否可添加一些醇类的添加剂来提高？普通双面布。
回答总结
Q：有提高剥离强度的助剂，高牢度的密胺架桥剂+异氰酸酯固化剂+改性促进剂，可以大幅提高剥离强度，可提高10-20牛，也要选择高强度pu树脂搭配。异氰酸酯成膜后硬脆，溶剂性pu与基材的粘接好，密胺树脂根据结构不同，与工艺，设备配合，起的作用也不同，你想做什么产品，可以根据基材来选择材料与工艺。
W：控制基布的含水率，调整树脂配方。
3.如何在未打腻子的旧水泥墙面上，涂刷水性单组分丙烯酸的外墙底漆漆膜易脱落问题？
提问总结
请问在未打腻子的旧水泥墙面上，涂刷水性单组分丙烯酸的外墙底漆，放置2周以后遇到下雨天，发现漆膜易脱落，各位大佬有没有什么好的改进意见，或者有没有在这种水泥基材上应用更好的材料可以推荐使用的？
回答总结
A：常见的双酚A和双酚F型的都不能用于户外面漆，里面的芳香醚键在紫外线照射下会断链，漆膜先失光后粉化，做底没问题的。
S：可能跟水泥基材不干净也有关系，比如上面有苔藓或灰尘较多。
D：底漆耐水不好吧，封闭性不好导致渗水后附着力下降。
