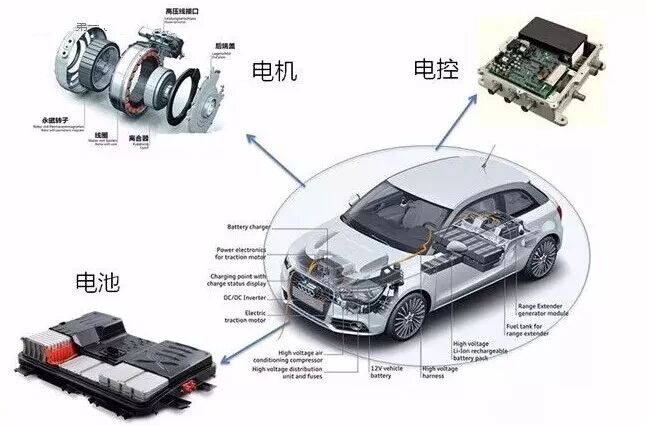

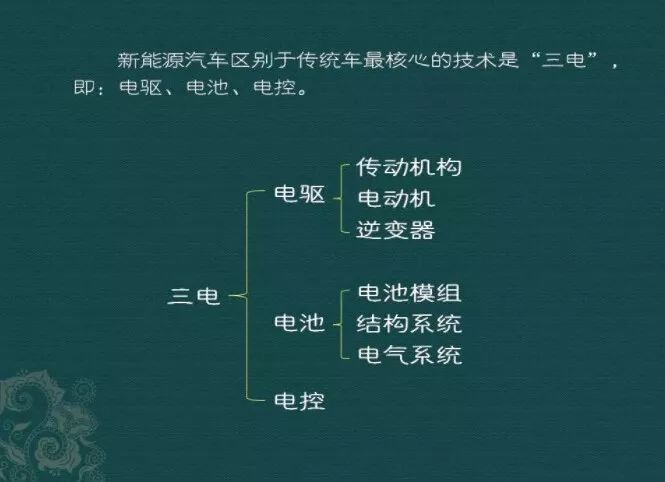

新能源汽车区别于传统车最核心的技术是“三电”，包括电驱动，电池，电控。
下面详细讲解一下三电基础知识：

一、电池

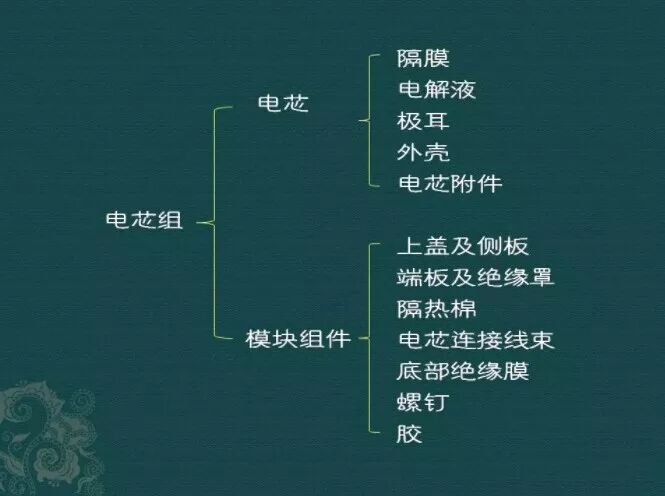

电池是与化学、机械工业、电子控制等相关的一个行业。电池的关键在电芯，电芯最重要的材料便是正负极、隔膜、电解液。正极材料广为熟知的有磷酸铁锂、钴酸锂、锰酸锂、三元、高镍三元。

动力电池是非常“年轻”的产品， 1996年通用推出EV-1采用的是铅酸电池，它是现代电动汽车架构雏形，从铅酸电池到日系混动的镍氢电池，再到现在流行的锂电池，也才20多年。
从第四批《新能源汽车推广应用推荐车型目录》新能源乘用车配置电池来看，32款车型采用了17家企业的电池，其中16家是电池厂商，另外一家是长安新能源的，这说明其它乘用车的动力电池直接外购，包括电芯、电池组与电池管理系统等。
大部分自主品牌主机厂都没有自己的电芯与电池组设计能力

跨国车企，虽然没有自己的电芯，但是它们却坚持自己设计生产电池组件与管理系统，这是为了加强动力电池的核心竞争力。与大多自主品牌的差别是，即使不采用这家的电芯，它们可以换个电芯品牌照样能够设计电池组，核心技术还是掌握在自己手里。

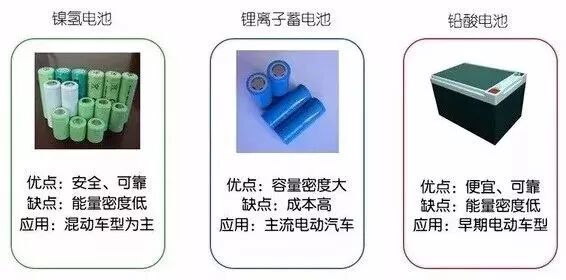

但是我们更关心的是动力电池，也是就新能源汽车中的能量来源，目前动力电池中，镍氢电池面临淘汰，铅酸电池全凭保有量在支撑，故目前以锂电池最为主要。（如下图）

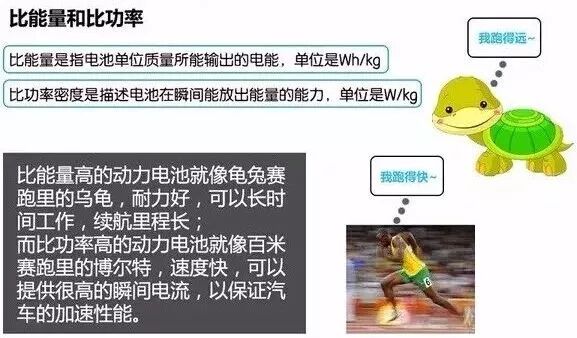

先介绍几个重要概念

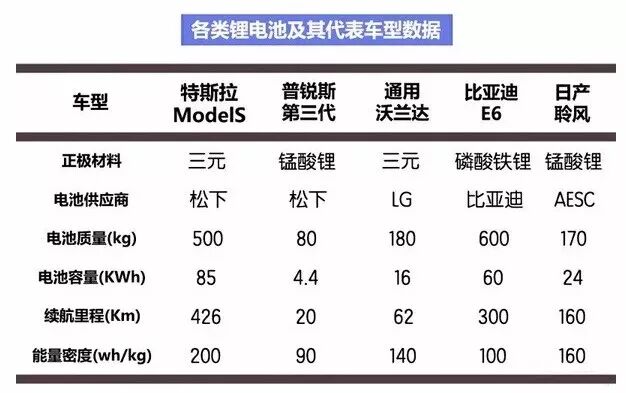

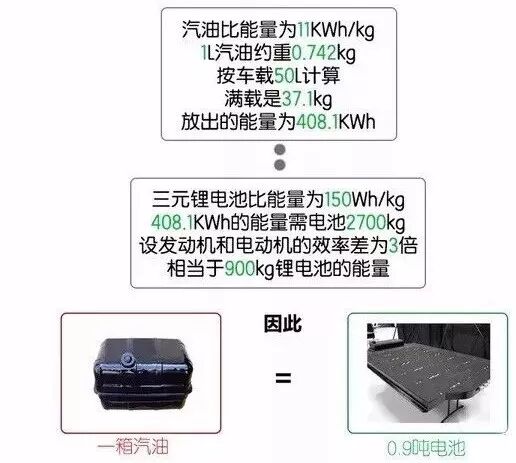

能量密度方面电池肯定不如汽油，但是究竟差别多大呢？一箱50L的汽油可以大概跑600km,续航同样里程的电动车需要多少电池呢？（如下图）

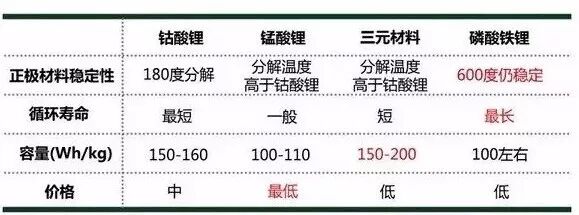

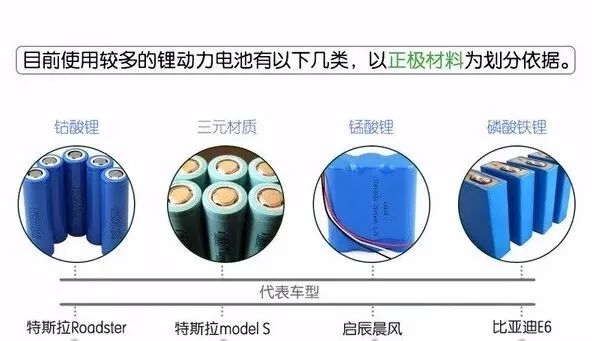

下表列出了四类锂电池的主要性能指标差别。从表中可以看出，四类电池各有优劣。那各汽车厂商究竟是凭什么选择其中某种电池呢？哪种电池又将是未来的主流呢？

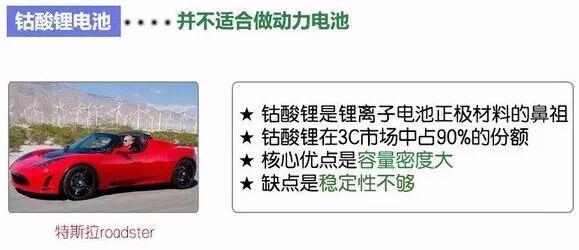

数码电子产品对锂电池安全性要求不高，钴酸锂电池最合适3C领域，特斯拉敢于使用此类电池也是未来得到超强的续航能力，但是同时其安全性能要打些折扣。

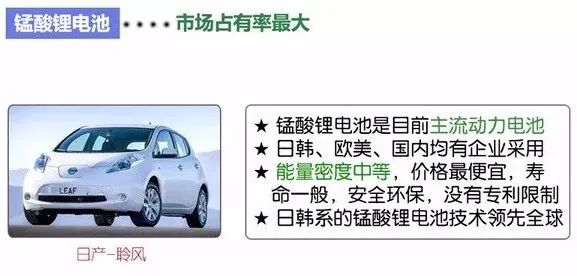

锰酸锂电池因其不偏不倚的特征赢得动力电池最大的市场占有率，虽然其能量密度不如钴酸锂和三元锂，但其他综合性能相当出色。

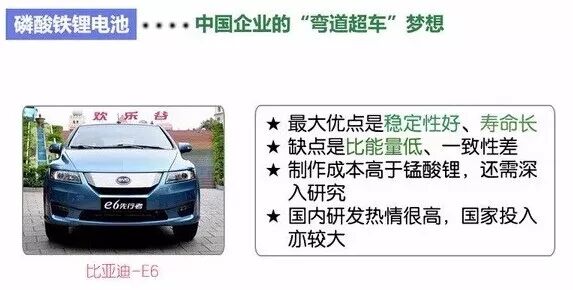

如果不是较低的能量密度限制了磷酸铁锂电池，其真的有可能成为动力电池中的霸主。安全性能和寿命这两个关键指标都是顶尖的。

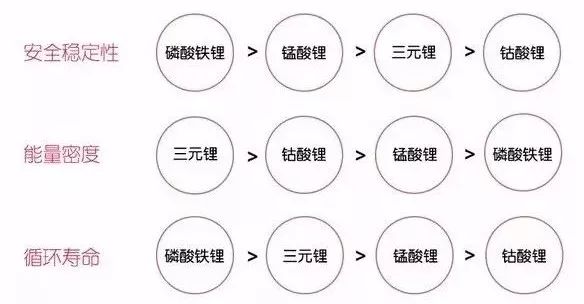

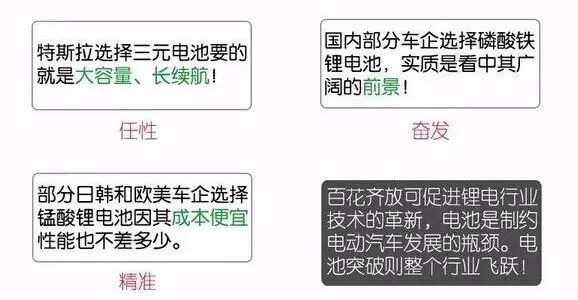

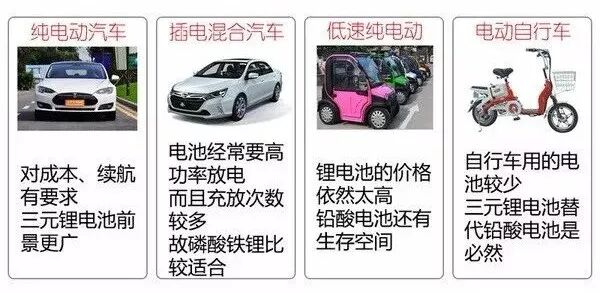

如果说国内把锂电池的发展重心放在了磷酸铁锂电池上，国际动力锂电池行业的新星非三元锂电池莫属，比钴酸锂电池更高的能量密度，成本低于钴酸锂电池，安全性也相当可靠。不同车企对于动力锂电池的选择都有自己的考虑（如下图）

动力电池发展趋势

总结：

二、电驱

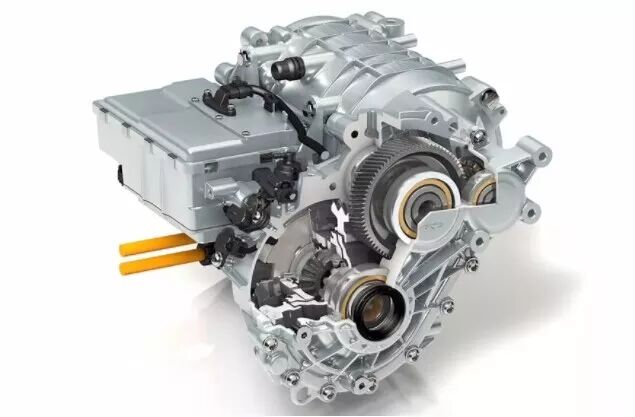

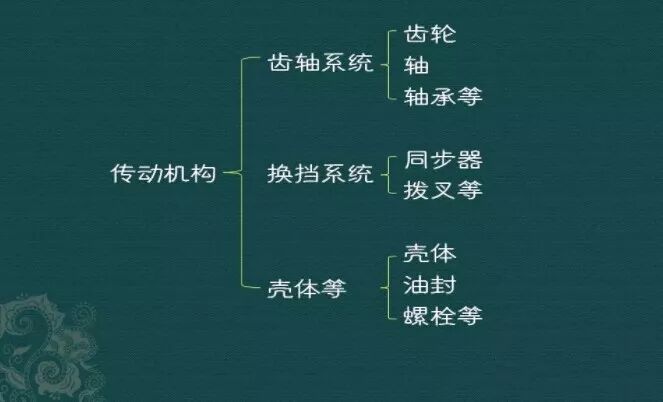

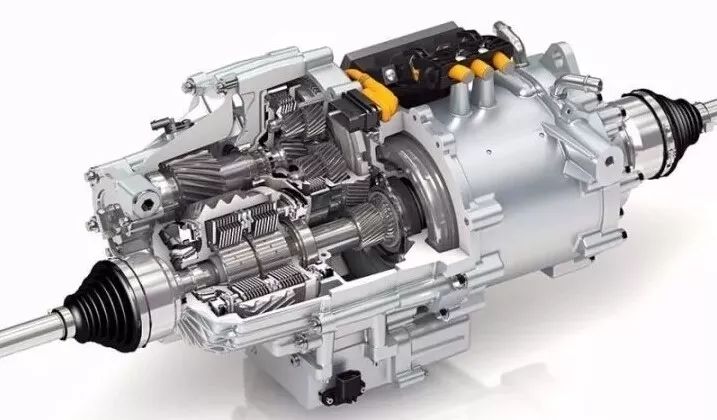

电驱由三部分构成：传动机构、电机、逆变器。目前国内外电动车的传动机构都是单机减速，即没有离合、没有变速。未来各电动车企业将会在传动机构上增加复杂性，同时降低对电机、电机变阻器的需求，即提高性能，降低成本。

电机由三部分组成：定子、转子、壳体，电机技术的关键点在定子、转子。转子即新能源汽车的主驱动电机，它承担了与新能源汽车运动相关的所有功能。新能源汽车的电机有正转和反转，正转即为向前行驶，反转即为倒车。

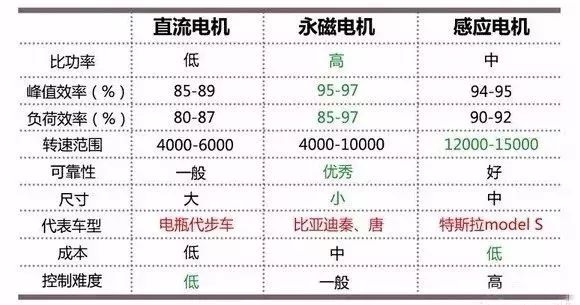

新能源汽车在正转加速行驶过程中，电机为负扭矩，扭矩的精确意味着新能源汽车加速速度的快慢。当扭矩产生误差时，需要电机来完成的新能源汽车加速，里程数则转变为需要消耗同等能量的电池来完成，而电池的成本相比电机较大，因此新能源汽车电机的效率和性能至关重要。目前汽车专用点击驱动系主要有三类：直流点击驱动系、永磁同步电机驱动系、交流感应点击驱动系。

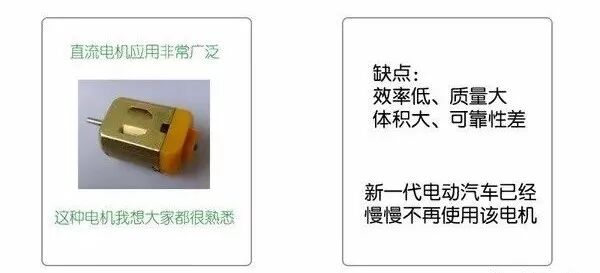

直流电机

感应电机

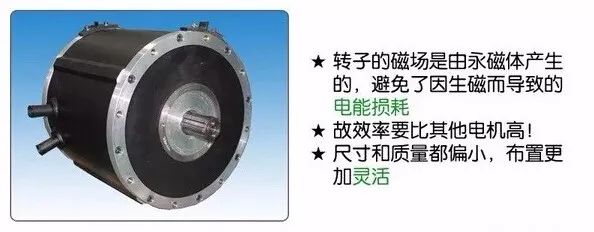

永磁电机

逆变器是把直流电转变成交流电的设备，若一台电动汽车的逆变器能支持较高电压，则相应的电压充电流较大，功率较大，这意味着同样电流进行充电，充电功率可以等比例放大，即充电时间会缩短。若提高逆变器的支持电压，则相应的充电时逆变器产生的热量会变多，那么就需要解决逆变器中IGBT模块的散热问题，这是提高充电效率的关键问题，目前日本丰田对此研究较深入，例如其加硅碳技术的应用。

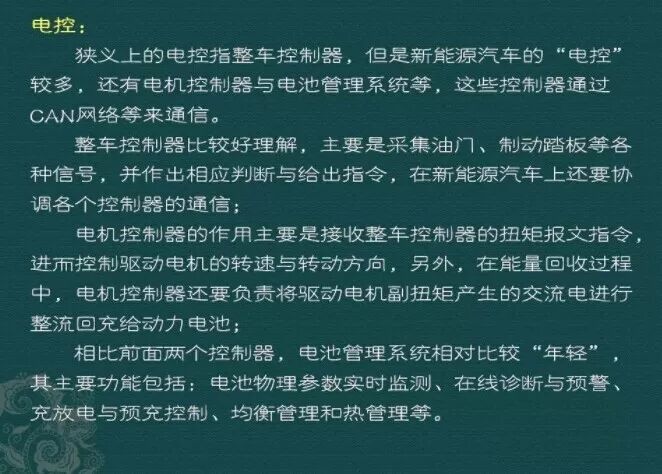

三、电控
新能源汽车电机、电控系统作为传统发动机(变速箱)功能的替代，其性能直接决定了电动汽车的爬坡、加速、最高速度等主要性能指标。同时，电控系统面临的工况相对复杂：需要能够频繁起停、加减速，低速/爬坡时要求高转矩，高速行驶时要求低转矩，具有大变速范围；混合动力车还需要处理电机启动、电机发电、制动能量回馈等特殊功能。

电控方面，对于一般的主机厂来说，真正掌握的只有整车控制器，新能源汽车整车控制器与传统汽车的整车控制器差别并不是很大，它的成熟度也比较高。
此外，电机的能耗直接决定了固定电池容量情况下的续航里程。因此，电动汽车驱动系统在负载要求、技术性能和工作环境上有特殊要求：
1，驱动电机要有更高的能量密度，实现轻量化、低成本，适应有限的车内空间，同时要具有能量回馈能力，降低整车能耗；
2，驱动电机同时具备高速宽调速和低速大扭矩，以提供高启动速度、爬坡性能和高速加速性能；
3，电控系统要有高控制精度、高动态响应速率，并同时提供高安全性和可靠性。
电机电控系统作为新能源汽车产业链的重要一环，其技术、制造水平直接影响整车的性能和成本。目前，国内在电机、电控领域的自主化程度仍远落后于电池，部分电机电控核心组件如IGBT 芯片等仍不具备完全自主生产能力，具备系统完整知识产权的整车企业和零部件企业仍是少数。

通过上面分析可以看出，绝大部分自主品牌仅掌握了整车控制器与三电集成技术，对三电零部件技术却仍是处于没有进门的阶段，毕竟不是一个领域，技术不是一蹴而就的。
而合资品牌方面，没有电芯是它们唯一的软肋，但是通过自己设计电池组与电池管理系统，进而掌握动力电池技术弥补了这个缺陷。技术这种东西是需要积累的。
在2020年前补贴逐步下降甚至之后退出，对于主机厂来说，最重要的工作是如何降低动力电池的成本，也是技术与市场博弈的关键阶段，如果技术受制于人，降成本将难于上青天。
