MPO系列新材料应用指南(2019版)-

您的位置：网站首页 行业动态 MPO系列新材料应用指南(2019版)

MPO系列新材料应用指南(2019版)

阅读量：3867863 2019-10-28

一、MPO系列新材料应用指南（2019版）诠释：
箱包界的福音，上海聚宏公司生产技术中心经过6年研发，MPO系列新材料（替代ABS、PC原料），历经1年以上无数次试生产、无数次试验测试，终于成功。工艺简单，傻瓜式生产，无须改装现有设备即可满足生产。比ABS、PC超强超韧、超轻、防刮擦、防白痕、无须复膜，性价比高。MPO系列新材料拥有的一个大特点：吸水率低0.02%，原料或抽出的板材无论存放多久，无需烘烤，直接抽板或吸塑，大幅提高工作效率和节电。边角料可重复使用，无需添加其它助剂。感谢支持！

视频1：MPO系列新材料应用在箱包领域实物优点介绍视频

MPO(Modified polyolefin)是改性聚烯烃英文缩写。MPO是由戊烯、己烯、辛烯等α-烯烃和环烯烃经高科技改性聚合集成的热塑性高分子树脂的英文简称，其主要成份是碳(C)、氢(H)、氧(O)，对人体无任何伤害，属无毒、无味、有机环保、热塑性改性聚烯烃高科技新型材料。上海聚宏公司独家研发，荣获6项专利技术。

感谢同仁们支持，MPO系列新材料才能走到今天，渐渐成熟成长。很多箱包人已熟悉ABS、PC和PC/ABS加工工艺，可能会习惯性用加工ABS、PC和PC/ABS的方法来处理这款MPO系列新材料，可能会走很多弯路，甚至会步入误区，所以才汇编了“MPO系列新材料应用参考数据汇总”，下述数据仅仅是局部实践中摸索的经验数据，仍有缺陷，缺乏严谨性、系统性，仍需在以后实践中理论与实践结合起来，再完善和再补充，仅做参考，欢迎同仁们多多指正，请同仁们多提宝贵意见，尤其一线操作人员，谢谢支持。
二、特别注意事项：
1、螺杆温度合理控制(原料塑化好为准)，尽量低温；参照下述：MPO系列新材料生产板材（膜片）应用参考数据；
2、辊筒(上中下)温度尽量低；参照下述：MPO系列新材料生产板材（膜片）应用参考数据；
3、螺杆转动出料速度、辊筒转动速度和牵引速度（简称“三速”）要搭配合理，不能拉扯太紧；
4、MPO-011B系列(高温级)在使用时，如存放时间稍长，在120-130℃条件下，需要烘干1-3H；
5、辊筒(上中下)和吸塑模具温度最好采用水循环系统控制温度；吸塑工艺严格参照下述：MPO系列新材料板材吸塑成型应用参考数据，尤其板材加热温度、板材加热时间要控制好，否则由于塑料壳体没有完全软化好，吸塑时壳体会破裂；另外吸塑时力道不可太猛不可让壳体上部冲的过高，否则会导致壳体破裂或薄厚不均或纹路不清晰；
6、复合膜片时，上辊筒温度控制在40℃左右，以便快速定型；复合膜片时，刚开始生产时，中辊筒温度慢慢升高（温度过高先降下来），等膜片复合正常时，再逐渐把温度升至指定温度，否则防止膜片粘辊筒。
6.1用常温级膜片（MPO-01GT）复常温色母层（MPO-01GA）时，中辊筒温度控制在90-105℃左右，太低膜片复合不牢固会出现脱膜，太高膜片会粘辊筒和板材卷曲；
6.2用常温级膜片（MPO-01GT）复高温色母层（MPO-011BD）时，中辊筒温度控制在105-120℃左右，太低膜片复合不牢固会出现脱膜，太高膜片会粘辊筒和板材卷曲；
6.3用高温级膜片（MPO-011B）复高温色母层（MPO-011BD）时，中辊筒温度控制在130-155℃左右，太低膜片复合不牢固会出现脱膜，太高膜片会粘辊筒和板材卷曲；
6.4如有压纹时，膜片不可拉扯过紧（MPO系列新材料有超强弹性和韧性），否则会影响压纹效果；
7、膜片的厚度建议0.200mm，不能低于0.180mm(否则会达不到复膜片的效果)；色母层的厚度建议0.900mm，不能低于0.750mm(否则吸塑时会露底色)；板材层的厚度建议1.800mm，不能低于1.500mm(否则会影响板材的质量)；
8、如需配色，"常温级"必须都用“MPO-01GT或MPO-01GA”（常温级）做载体配色，"高温级"必须都用“MPO-011B或MPO-011BD”（高温级）做载体配色，这样配色效果最佳；常温级不可用于高温级做载体配色，高温级不可用于常温级做载体配色，否则表面会有斑点。尤其绝对不可用ABS或PC或PP或PE做载体配色，否则产品表面有斑点或不溶物，影响表观和MPO系列新材料的材料属性。
因为每个制造商的机器设备情况各异，螺杆长短不一，螺杆单双也不一样，产品厚薄宽度也有差异，产品表面工艺也有所不同等等，所以螺杆温度、辊筒温度和三速(螺杆转动出料速度、辊筒转动速度和牵引速度)要结合实际情况采取机动调整控制，否则，抽出来的板材会卷曲。

因为MPO系列新材料有超强弹性和韧性，如果螺杆模头出料口温度过高，塑化后的塑胶料从摸头流延出来后，如辊筒(上中下)温度过高，在定型过程中，两边的温度会比中间的温度低，在板材到达上辊筒的时候，板材中间仍然是热且软，二边已经完成定型，热胀冷缩原理，二边收缩大，中间收缩小，再加上如被过度的牵引力拉扯，就会造成抽出的板材卷曲。如想改善板材平整度，就必须解决两边的温度会比中间的温度低的问题，最直接的方法就是用鸭舌口大功率吹风机对准中辊筒横向吹风，保证中辊筒板材二边、中间定型温度一致。强烈建议辊筒(上中下)都用水温。
再次恳请同仁们，不要用处理ABS、PC和PC/ABS的加工方法来处理这款MPO系列新材料，请耐心研读有关MPO系列新材料的物性指标和使用方法，以免造成不必要的困扰和麻烦。
三、MPO系列新材料应用参考数据汇总
1、MPO系列新材料生产板材（膜片）应用参考数据
视频2：MPO系列新材料应用在箱包板材领域板材生产现场视频

备注：复膜片压纹，为了更好压出纹路，必须把膜片贴在中辊筒上预热传输，效果更佳。实例图如下：

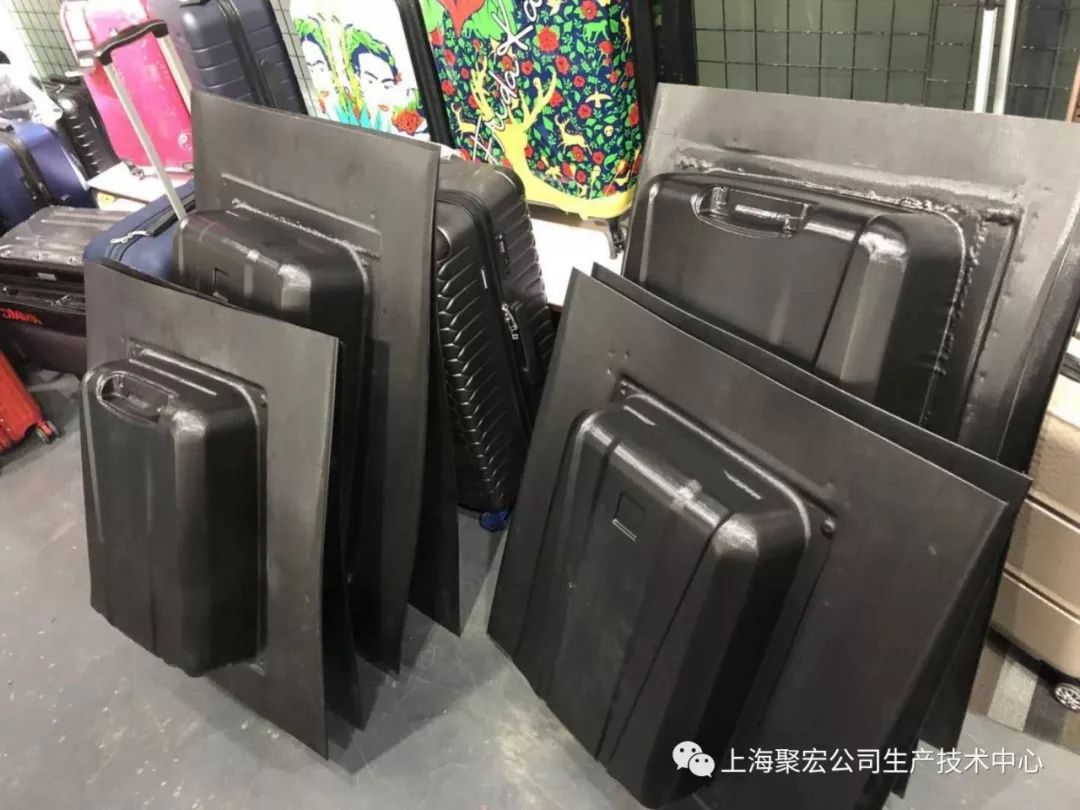

2、MPO系列新材料板材吸塑成型应用参数数据
视频3：MPO系列新材料应用在箱包板材领域板材吸塑现场视频

3、MPO系列新材料膜片介绍

四、 MPO系列新材料供货情况说明
1、MPO系列新材料已成熟运用三年以上，2018年05月01日前主要销往海外地区，主要以外销为主，国内零销售；
2、MPO系列新材料开发初期与海外协作单位联合开发。协作单位前期投入较多费用，为了保护协作单位既得利益，2018年05月01日前，只能独家供给协作单位；
3、2018年05月01日后，聚宏公司在保证原协作单位供货充足条件下，可逐渐在江浙沪销售；
4、因供货数量有限，只能限量供应，实行局部地区VIP单位供应制，这样也可确保VIP单位供货数量，也可减少同行恶意竞争。VIP单位数量：拟海外地区2家；广东地区2家；温州地区3家；台州地区1家；嘉兴地区5家；上海地区3家；河北地区2家；江西地区2家；
5、VIP单位操作流程：凡有意向合作的单位，先互访，再试生产，再确定合作具体事宜，再签订VIP单位合作协议书，再长期稳定供货。
五、MPO系列新材料文字汇总

MPO系列新材料分二种：常温级和高温级。其中常温级含表面层原料（MPO-01GT）、色母层原料（MPO-01GT或MPO-01GA）和板材层原料（MPO-01GA或MPO-01GT）；高温级含表面层原料（MPO-011B）、色母层原料（MPO-011B或MPO-011BD）和板材层原料（MPO-011BD）;另外还有5款配套的辅助添加剂，具体详情和使用方法见每个产品的使用说明。

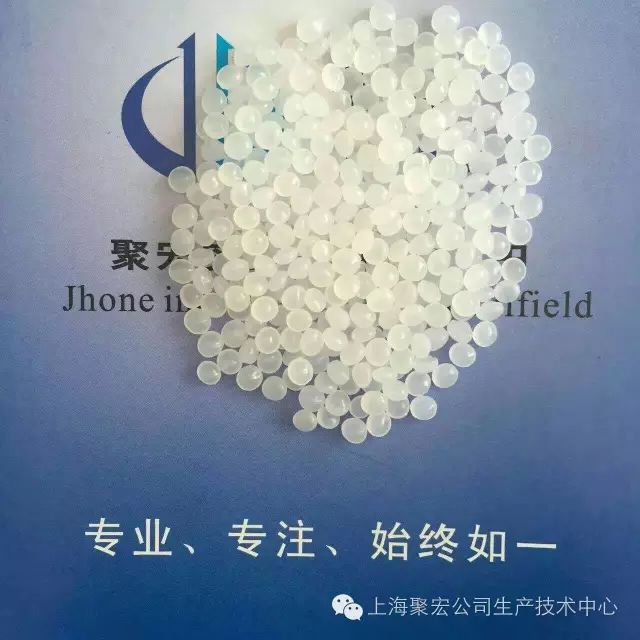

1、MPO-01GA
1.1 随意破坏，就这么“韧”性。任何板材机都可抽板，无需改装机器。箱包界的福音。上海聚宏公司独家研发：MPO-01GA改性聚烯烃（透明/高刚性/高抗冲/板材级箱包专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.89g/cm3（比PC轻31%）；耐高温热变形温度119℃；高刚性硬度105A；高抗冲（1/8，23℃）58KJ/m2，另外还有高透明、高刚性、高抗冲、膜片级箱包专用料，可印刷，颜色鲜丽（MPO-01GT）与之配套，欢迎来电咨询！

1.2 箱包界的福音。上海聚宏公司独家研发：MPO-01GA改性聚烯烃（透明/高刚性/高抗冲/板材级箱包专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.89g/cm3（比PC轻31%）；耐高温热变形温度119℃；高刚性硬度105A；高抗冲（1/8，23℃）58KJ/m2，另外还有高透明、高刚性、高抗冲、膜片级箱包专用料，可印刷，颜色鲜丽（MPO-01GT）与之配套，欢迎来电咨询！

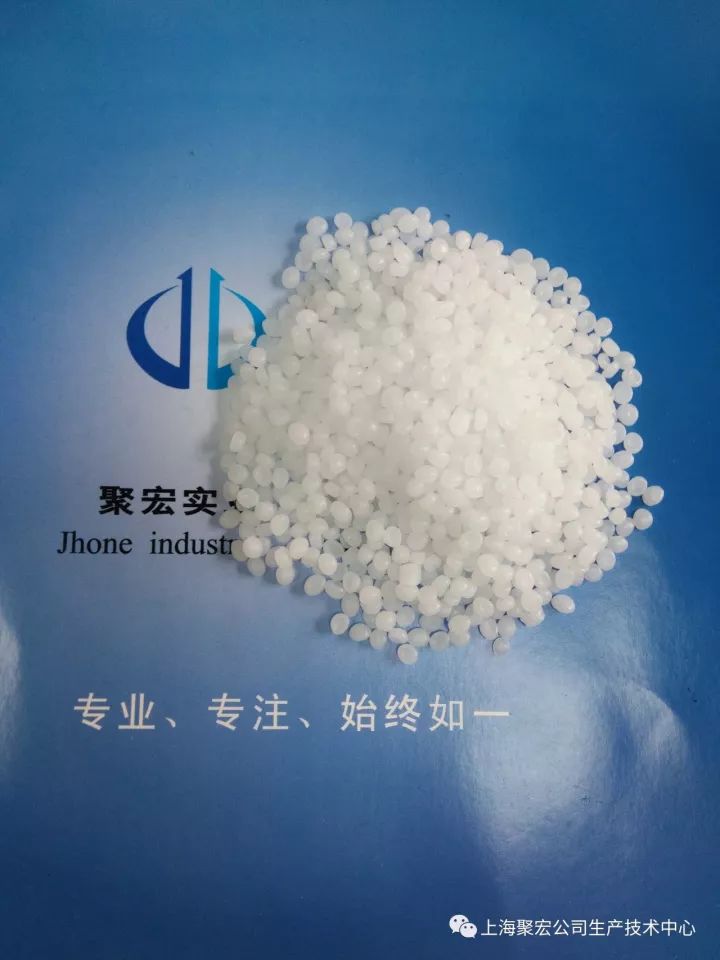

2、MPO-01GT
箱包界的福音。上海聚宏公司独家研发：MPO-01GT改性聚烯烃（高透明/高刚性/防刮擦/防白痕/膜片级箱包专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.90g/cm3（比PC轻30%）；耐高温热变形温度121℃；高刚性硬度107A；高抗冲（1/8，23℃）35KJ/m2，另外还有本色、高刚性、高抗冲、板材级箱包专用料（MPO-01GA）与之配套，欢迎来电咨询！

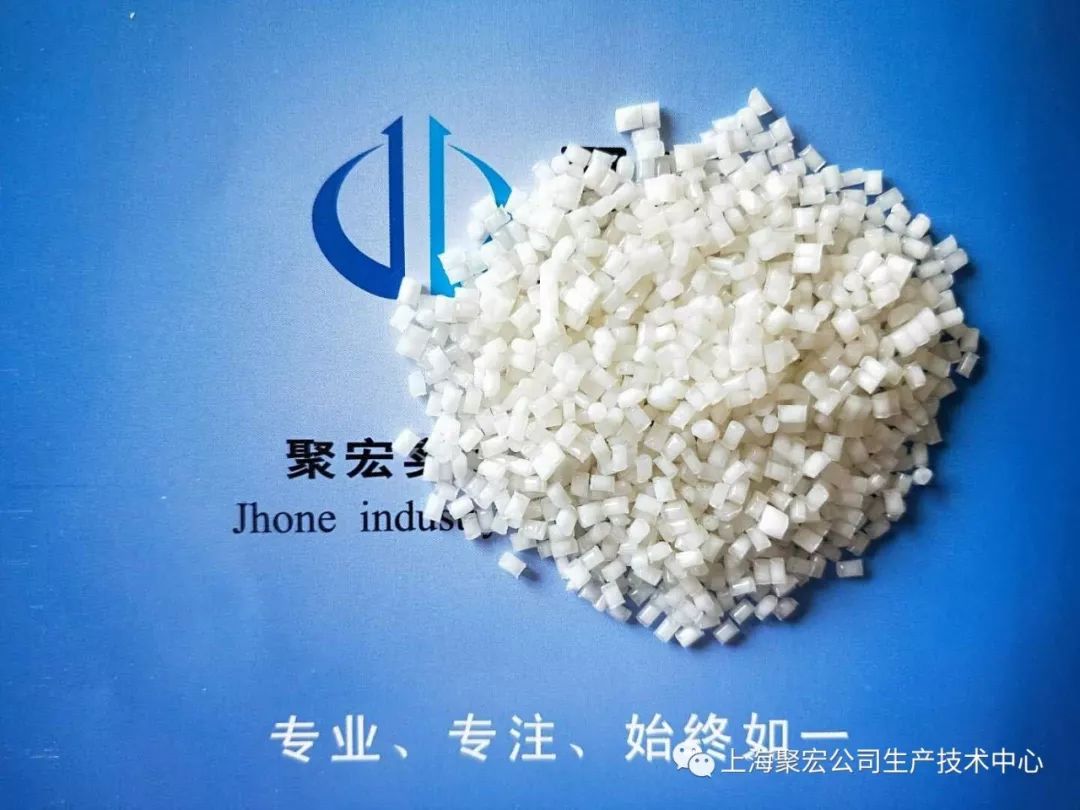

3、MPO-011BD
3.1 随意破坏，就这么“韧”性。任何板材机都可抽板，无需改装机器。箱包界的福音。上海聚宏公司独家研发：MPO-011BD改性聚烯烃（高刚性/高耐温/防白痕/防刮擦/低流动性/板材级本色常规专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.93g/cm3（比PC轻27%）；耐高温热变形温度187℃；高刚性硬度125A；高抗冲（1/8，23℃）59KJ/m2，另外还有高刚性、高耐温、防刮擦、低流动性膜片级本色专用料，可印刷，颜色鲜丽（MPO-011B）与之配套，欢迎来电咨询！

3.2 箱包界的福音。上海聚宏公司独家研发：MPO-011BD改性聚烯烃（高刚性/高耐温/防白痕/防刮擦/低流动性/板材级本色常规专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.93g/cm3（比PC轻27%）；耐高温热变形温度187℃；高刚性硬度125A；高抗冲（1/8，23℃）59KJ/m2，另外还有高刚性、高耐温、防刮擦、低流动性膜片级本色专用料，可印刷，颜色鲜丽（MPO-011B）与之配套，欢迎来电咨询！

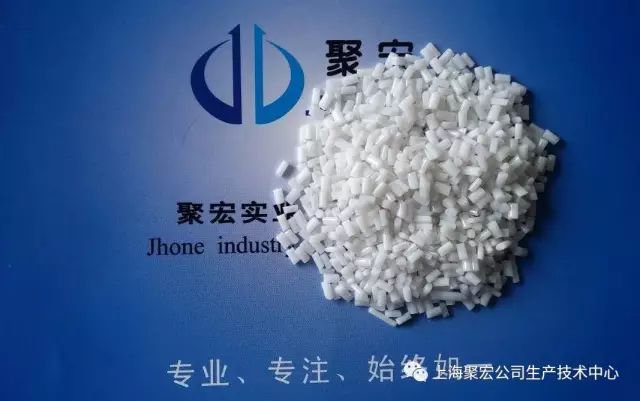

4、MPO-011B
箱包界的福音。上海聚宏公司独家研发：MPO-011B改性聚烯烃（高刚性/高耐温/防刮擦/防白痕/低流动性/膜片级本色专用料），2018年05月01日将全面在江浙沪上市。本产品质轻：比重0.95g/cm3（比PC轻25%）；耐高温热变形温度205℃；高刚性硬度135A；高抗冲（1/8，23℃）25KJ/m2，另外还有高刚性、高耐温、防白痕、防刮擦、低流动性板材级本色专用料（MPO-011BD），与之配套，欢迎来电咨询！

5、HSJ-E01
箱包产品发白痕的克星。上海聚宏公司独家研发：HSJ-E01（MPO系列新材料缓释剂，也称防白痕/防寒增韧/MPO系列新材料成型防止产品折弯时露白痕二合一辅助添加剂）适量（15%-25%）加在MPO系列新材料中可增加其柔韧性和颜色缓释性能（防止产品折弯时露白痕），效果相当明显；HSJ-E01外观为透明本色。

6、ZR-E03
箱包产品韧性不够的克星。上海聚宏公司独家研发：ZR-E03(MPO透明防寒增韧剂)适量（8%-15%）加在MPO系列新材料中可增加其防寒性（耐低温可至-40℃）和柔韧性，效果相当明显；ZR-E03外观为透明本色。
7、XRJ-E01
箱包原材料抽板时相容性不够的克星。上海聚宏公司独家研发：XRJ-E01相容剂(产品成型材料不相容的克星)适量（5%-8%）加在MPO系列新材料中特别提高产品在成型时材料相容性，效果相当明显；XRJ-E01外观为透明颗粒。
8、ZN-QRB30P00
箱包产品收缩变型的克星。上海聚宏公司独家研发：ZN-QRB30P00（MPO系列新材料定型剂，防收缩变型/耐高温/增硬/MPO系列成型防止产品收缩变型三合一辅助添加剂）适量（10%-15%）加在MPO系列新材料中可增加其耐高温和硬度性能，保持产品尺寸相对稳定性，防收缩变型。

9、ZN-011BN
箱包产品硬度不够的克星。上海聚宏公司独家研发：ZN-011BN(MPO系列新材料增硬剂，增硬/防刮擦/耐高温/防收缩变型/MPO系列成型提高产品硬度四合一辅助添加剂)适量（10%-15%）加在MPO系列新材料中，可以增加其硬度、刮擦、耐高温和抗收缩性能，大幅提高产品的硬度和刚性。
六、MPO系列新材料原料样品与应用领域
1、MPO-01GA改性聚烯烃（透明/高刚性/高抗冲/板材级箱包专用料）；
